沟孔声音记录是一种有效的无损测试方法。根据混凝土中超声波脉冲速度（UPV）测试的原理开发，该测试可以解决长度/直径（即低应变桩完整性测试）带来的一些实际限制。该测试可用于收集有关混凝土在不同深度的质量和完整性的精确信息。超声波探针的某些组合使工程师可以精确评估缺陷的位置和程度。在本文中，我们将审查填充声音记录如何帮助岩土工程师在深层基础中更好地评估完整性。
什么是Sonic Sonic Logging？
超声孔测试或Corsshole Sonic Logging（CSL）是一种广泛使用的无损测试桩完整性和钻井轴（桩）的质量控制。CSL测试是超声波脉冲速度。从理论上讲，混凝土中的脉冲速度是弹性，密度和泊松比的模量的函数。可以通过测量脉冲速度来评估混凝土轴的均匀性。

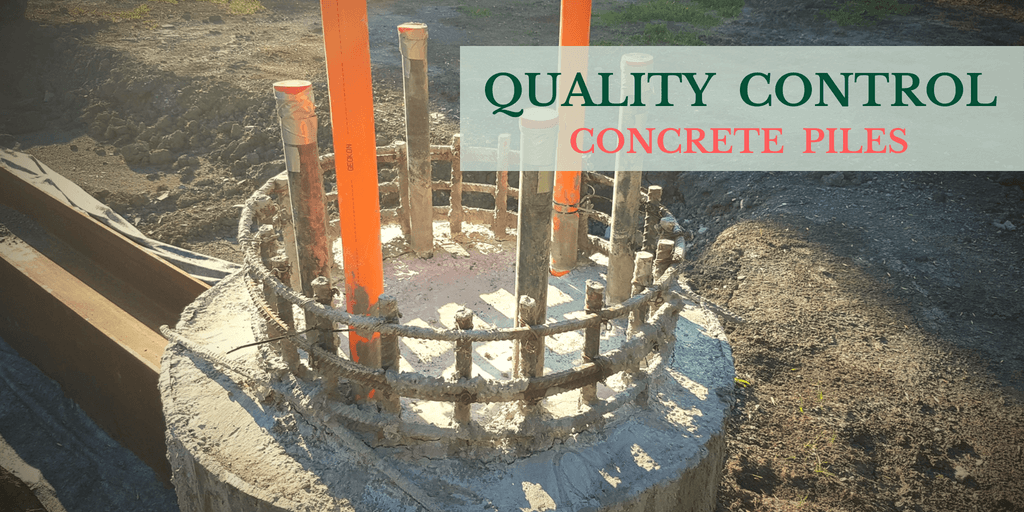

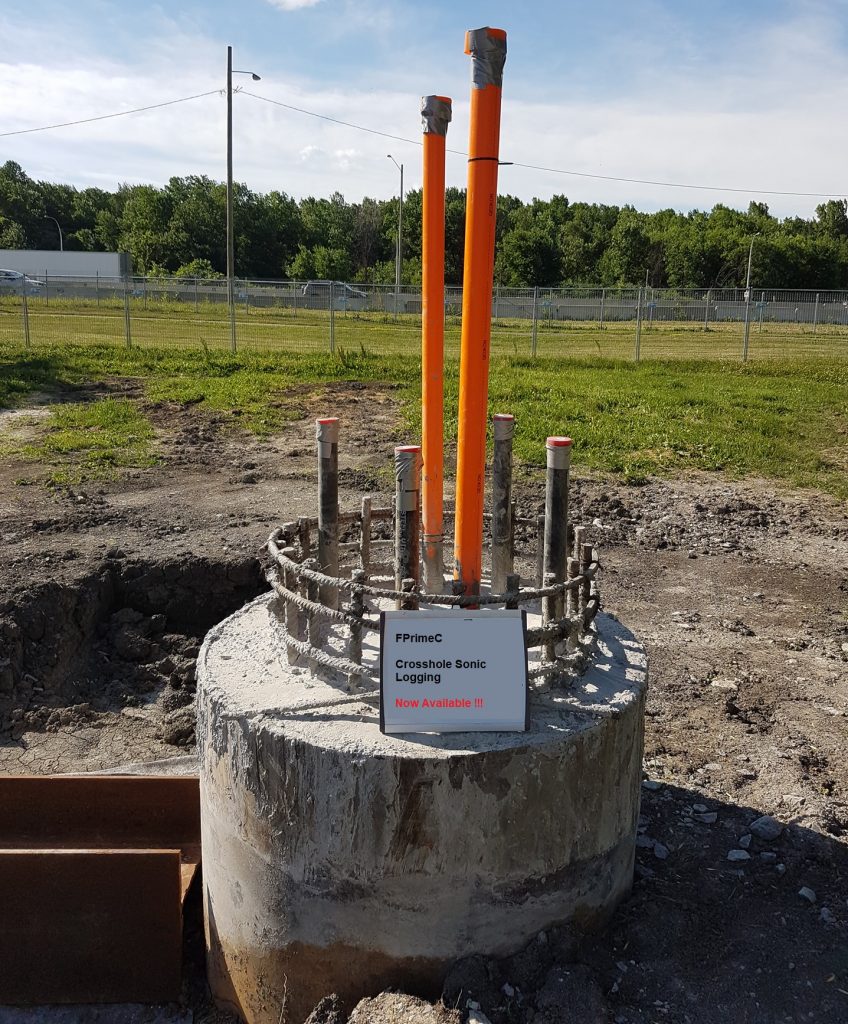

在杂交声音记录中，放置混凝土之前，在加固笼中安装了许多访问管。为了进行测试，将管子填充水，以向超声传感器提供声音耦合。
测试的非常基本的格式至少涉及安装两个平行管。将两个换能器（一个发射器和接收器）降低到轴的底部，然后向上拉。通过数据记录器测量了通过管之间混凝土的超声脉冲的转运时间。随着UPV换能器的拉动，将测量和记录UPV与高程相比。这为工程师提供了信号传输时间的垂直轮廓。现代CSL系统使用自动深度编码器来精确记录访问管内探针的位置。
超声波螺旋测试的功能
沟孔声音测试是鉴定混凝土轴（例如土壤包含，质量差（低密度，低模量）和主要空隙）中异常的出色测试。通常，使用高精度数据采集系统测量每两个访问管之间的超声脉冲的运输时间。沿高程扫描的分辨率可以通过管子中换能器的撤回速率来控制（通常在底部到顶部形成）。每个高程处的扫描分辨率取决于许多参数，例如所选频率（脉冲波长），访问管的数字和水平间距。现代CSL配备了可以在25至50 kHz之间运行的换能器，可检测到小至2.5英寸至4英寸（在每个视野中）的缺陷。建议将探针的间距保持在约12'（3.6 m）。
CSL结果的分析
全球岩土工程师经常使用两种主要方法：1）瀑布方法，2）首先到达时间（脂肪）。另外，可以生成2D/2D断层扫描图，以说明每个高程处的损坏的位置和程度。
瀑布方法用于分析CSL测试结果

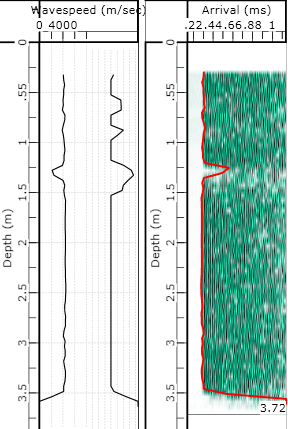

在瀑布方法中，结果以基于完整的超声脉冲时间历史为基础的剖面。作为一般实践，正峰通过仪表板线表示，仪表板线的宽度与原始峰的宽度匹配，并且每个负峰都以差距为单位，从而形成虚线。这些测量值作为沿轴高程的一系列破折号线表示，即使无法检测到首次到达，也可以对波序列进行更详细的审查。图…显示了瀑布方法的示例。
首先到达CSL测试结果的时间
在此过程中，超声波脉冲波序列中第一个峰的到达时间为（首先到达时间，脂肪），并且测量了脉冲早期部分的总体幅度。脂肪方法中的一个实际挑战是区分波列中的峰值和建筑工地中的噪声。这通常是通过分配阈值来过滤噪声来执行的。
孔断层扫描

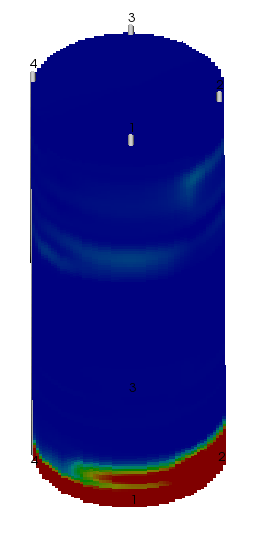

孔断层扫描或断层扫描分析是对轴的色孔声音日志记录的变化，可提供异常的图像。这样的图像显示了受影响区的形状和位置。如果常规CSL（水平设置）显示轴上可能存在缺陷，则可以用换能器偏置进行其他测试，以提供倾斜的脉冲路径。这将使岩土工程师能够定位缺陷的面积和大小。
重要的是要注意，十个孔断层扫描具有与有效测量脉冲的行进路径有关的所有局限性（在大多数情况下，这不是直线）。接入管的位置可能会沿桩长的变化。如果CSL测试结果未显示轴中的任何异常，则执行断层扫描测试将无法提供任何额外的信息。
沙子声音记录的关键优势
CSL测试中测试结果的解释相对容易（与其他测试相比，例如低应变桩完整性测试）。
从理论上讲，关于轴长或直径没有局限性。测试结果不受皮肤摩擦，土壤僵硬或阻尼特性的影响。
可以通过实现探针的对角线定位来进一步增强测试（其中，传输的高度具有接收传感器的抵消）。这将使工程师能够创建轴内部缺陷的2D和3D地图。
缺点和实际限制
该测试的主要缺点与以下事实有关：大多数接入管都安装在钢筋笼内。这将限制从钢笼以外的混凝土区域获得的信息量（在大多数情况下，这是最有问题的区域）。
CSL测试未提供有关小水平缺陷的信息。
另一个实际的考虑是安装管。随着轴二聚体的增加，最小接入管数也增加。这将增加需要CSL测量的路径数（劳动密集型和耗时）。
实际考虑
访问管|钢制通道或PVC访问管？
正确选择访问管对于执行CSL测试至关重要。进入管可以是钢或PVC。但是，北美的经验表明，PVC管的可靠性较差，可能会带来不必要的挑战，例如从混凝土中进行剥离。几周后（混凝土放置后），塑料倾向于失去与混凝土的纽带。由于超声波波无法通过空气，因此剥离问题使CSL测试无效。
访问管的适当尺寸是多少？
访问管的直径为1至3英寸（40毫米 - 50毫米）。进入管中充满了水以提供声学耦合，因此，它们应在末端紧密，以防止土壤，地下水和碎屑在管中的渗透。
