混凝土超声波检测

超声脉冲速度(UPV)是一种有效的混凝土材料质量控制和检测结构构件损伤的无损检测方法。UPV方法传统上用于材料的质量控制，主要是均匀的材料，如金属和焊接连接。随着传感器技术的发展，该试验已被广泛应用于混凝土材料的试验中。混凝土超声波检测是一种有效的质量评价和均匀性，以及裂纹深度估计的方法。测试程序已标准化为“混凝土脉冲速度的标准测试方法”(Astm c 597, 2016）.

混凝土的超声波检测-如何工作?

这项技术背后的概念是测量声波在介质中的传播时间，并将它们与材料的弹性性质和密度相关联。超声波的传播时间反映了检测区域的内部状况。一般来说，对于一个给定的轨迹，较高的走时与低质量的混凝土相关，有更多的异常和缺陷，而较低的走时与高质量的混凝土相关，有更少的异常。超声波一旦在测试区内传播，就会反射到异常边界，从而导致传播时间变长。这导致了在劣质混凝土中更高的传输时间(较低的波速)和在优质混凝土中更低的传输时间(较高的波速)。

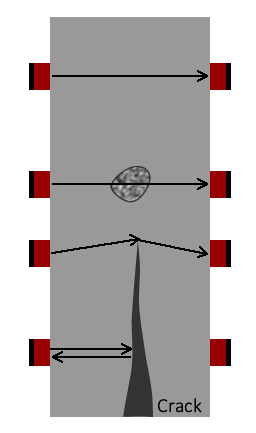

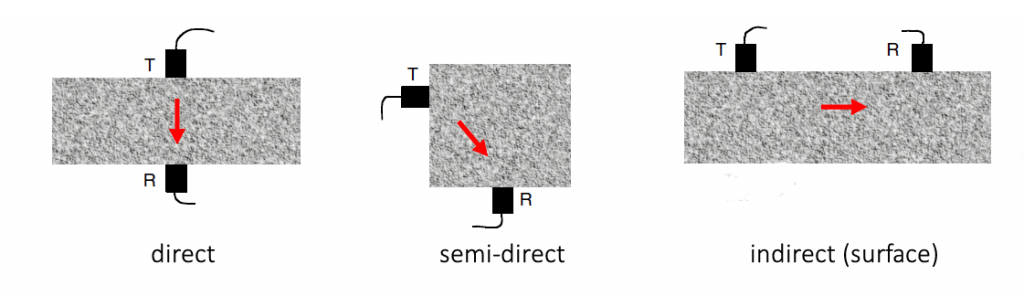

混凝土结构的超声波检测混凝土超声波探伤概念不同配置的传感器可以用来进行UPV测试。这包括直接传播、半直接传播和间接(地面)传播。上图显示了不同的传感器配置，不同的传感器接入测试区域的表面。超声速度容易产生由换能器结构确定的信号运动轨迹。下图是具体异常和缺陷对声波传播时间的影响，以及在给定轨迹中相应的速度(ACI 228.2R, 2013)。

联轴器|混凝土-传感器触点

UPV传感器必须与混凝土表面充分接触;否则传感器与混凝土之间的气穴可能会导致测量误差(即渡越时间的测量不准确)。一个原因是，在接触不良的情况下，只有微不足道的波能会被传递。不同的偶联剂可以用来消除空气袋，并确保良好的接触(如凡士林，润滑脂，液体肥皂，和高岭土甘油膏)。建议将偶联剂层做得尽可能薄。

UPV测试在混凝土中的应用

NDT组合方法

一些研究人员和工程师研究了混凝土超声波检测在不同工程项目中:

1-脉冲速度测定
2-混凝土质素评估(了解更多）
3-建立混凝土的均匀性和均匀性
4-表面裂纹深度测量(阅读更多）
5-混凝土抗压强度预测(阅读更多）

UPV -影响参数

为了品行可靠混凝土超声波检测，混凝土表面应清洁，无灰尘。需要一种合适的偶联剂来建立混凝土和UPV传感器之间的理想连接。混凝土中的钢筋应特别注意，因为波在金属中的传播速度远高于混凝土中的传播速度。对重钢筋混凝土试验结果的解释有些困难。直接配置是获得可靠读数的最理想选择;然而，这种配置的使用主要限于实验室。总之，在执行测试之前、期间和之后，应该解决以下问题:

1-混凝土性能(骨料尺寸、类型和含量)
2-传感器触点/耦合器材料
3-钢筋的存在
4 -传感器配置
