- 低应变完整性测试,影响
- 超声波跨孔测试桩可访问的提示,
- 热完整性分析,
- 平行地震(ACI 228.2 r)对桩在桩帽掩盖
- 热完整性分析可用于评价混凝土钢罩外的部分。
- 热桩完整性分析提供了实时数据质量,可缩短施工时间。
- 数据的解释是相对容易的。
- 热完整性分析只能用于新桩的完整性测试。
- 热完整性分析需要一个参考图比较记录日志的完整性评价。
- 电线和传感器在安装过程中可能会损坏和混凝土浇注。
- 测量是一个比较完整性评价方法。混合料配合比设计变化可能导致巨大的差异相比,参考图即使混凝土桩是合理的。
质量控制混凝土沉箱是一个具有挑战性的任务。工程师和承包商依靠经验和完善的程序和测试标准来验证实力,和桩材料的一致性。非破坏性测试帮助揭示潜在的缺陷,可能会发生在桩铸造(在灌注桩的情况下),或运输和安装(预制桩的情况)。
为什么我们需要对混凝土沉箱质量控制?
混凝土沉箱的施工和安装中的某些错误可能导致混凝土桩的缺陷。这些缺陷会影响耐久性性能桩,以及机械性能等载重能力。可怜的混凝土补丁,蜂窝状混凝土会影响混凝土的耐久性和强度桩。此外,在桩横断面形状不一致(柱头,膨胀)是混凝土桩的完整性问题。裂缝和不连续,在安装过程中可能会发生还会影响强度、桩和能力。了解更多关于深基础的完整性问题

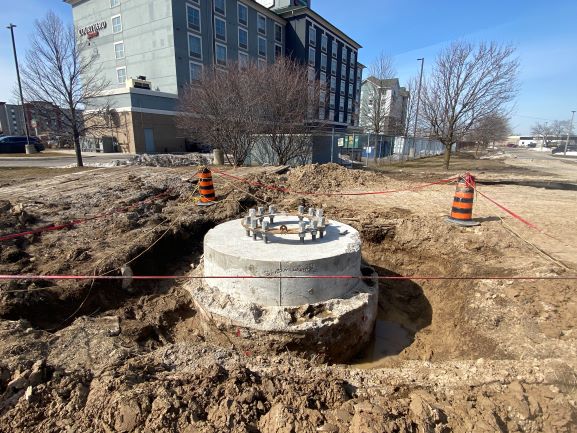

质量控制混凝土沉箱
不同的方法已经开发评估混凝土沉箱的质量。除了一般混凝土测试(混凝土缸样和坍落试验),不同的无损检测(NDT)方法可以用来评估混凝土桩的质量和可靠性。这些测试可以帮助识别和量化的完整性和质量相关的问题。以下无损检测方法被广泛接受并用于评价桩的完整性:

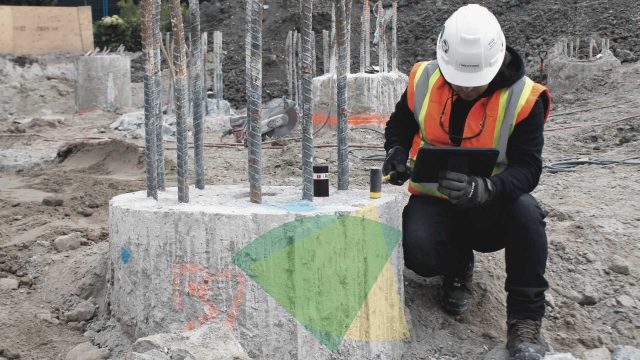

1 -低应变完整性检测的影响
低应变的影响完整性测试可以用来评估桩的完整性和一致性。测试效果最好在相对较长的桩,桩,螺旋钻孔桩或钻孔轴。一个手持锤子是用来影响桩头。一个运动传感器被放置在桩头和记录从桩反射的回声。加速度/速度数据进行分析,以确定潜在的缺陷。桩完整性测试是标准化的ASTM D5882。
应用程序:测试结果可用于评估桩横截面积和长度;确定桩的完整性和连续性;和评估桩材料的一致性。
实际问题:测试不提供任何关于桩的承载能力的信息。在桩帽测试无法进行。和测试应由主管工程师/技术员来完成。

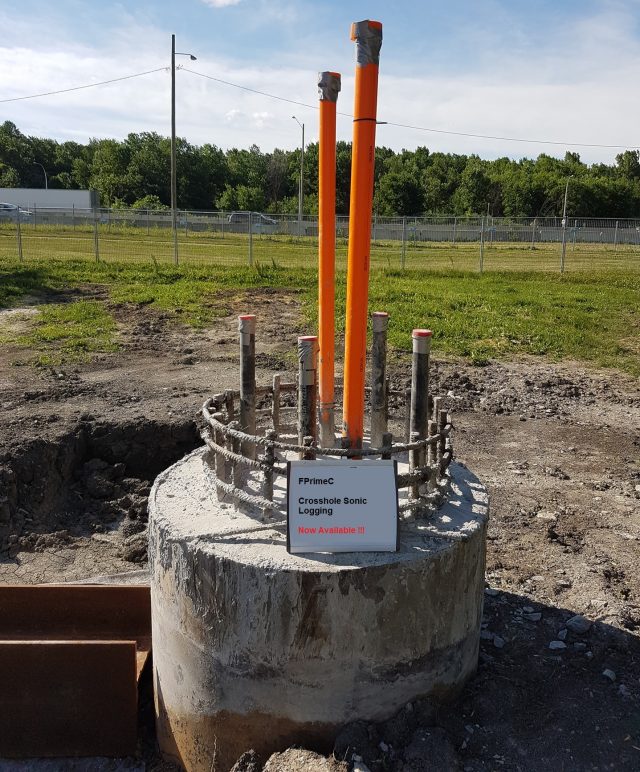

2 -超声波条件下测试
超声波条件下测试提供关于混凝土的均匀性和完整性的信息。该方法可用于混凝土桩的质量控制。该方法克服了限制的低应变完整性检测的影响。垂直孔使用管桩施工时创建的(至少两个)。管装满水。一个声波发射器换能器是降至一个管的底部;而另一个声波接收传感器被放置在底部的第二管。传感器都以同样的速度向上拉。分析了信号和完整性的桩。超声波概要文件。 The test procedure is standardized asASTM D6760
应用程序:跨孔测试可以用来确定缺陷的位置,以及识别缺陷的程度。测试可以在大直径桩。
实际问题:需要安装的管子在桩施工。数据记录和分析可能是昂贵的。访问大多数应用程序所需的墙。
3 -热完整性分析(提示)
热完整性分析使用水泥浆的温度变化的混凝土桩的完整性评价和深基础。这种方法涵盖了广泛的桩和深基础包括钻轴,钻孔灌注桩,micro-piles,预示着灌注桩、连续飞行预示着成堆,钻孔桩位移和更多。这项技术背后的概念是记录温度变化和历史在水泥的固化时间。这个温度可以关联的强度获得桩与深基础混凝土和完整性。
优点:
限制:
4 -平行地震测试
平行地震方法主要是开发混凝土桩完整性评价和质量控制的现有结构,随着上层建筑建立在基础。完整性评价,钻孔桩钻孔接近和并行。水井都内衬塑料管和由水传感器之间的耦合和周围的表面。一个声波接收器放置管的底部,向上以一个恒定的速度移动。桩帽是被一个手持锤子。信号接收器探测和深度测量设备记录和分析声波的形式概要文件。这个概要文件用于评价桩的完整性。中描述的测试方法ACI 228.2 r文档。
应用程序:测试提供了一种实用的解决方案在质量控制混凝土桩的桩头时无法访问。
限制:除了被认为是更昂贵的无损检测程序,测试程序需要现有旁边的钻探钻孔桩。这并不总是可能的附近的现有结构。
