塔筒仓广泛用于农业项目中的谷物,水泥和炉渣在现成的混凝土植物中的储存以及矿山和港口中的散装物质储藏。塔筒仓可以由铝,钢,混凝土和钢筋混凝土制成。
在本文中,我们将回顾混凝土筒仓的无损测试和评估的应用。我们将讨论结构工程师如何使用从NDT/NDE获得的数据来评估混凝土筒仓的结构细节,并确定结构完整性以及混凝土的耐用性能问题。

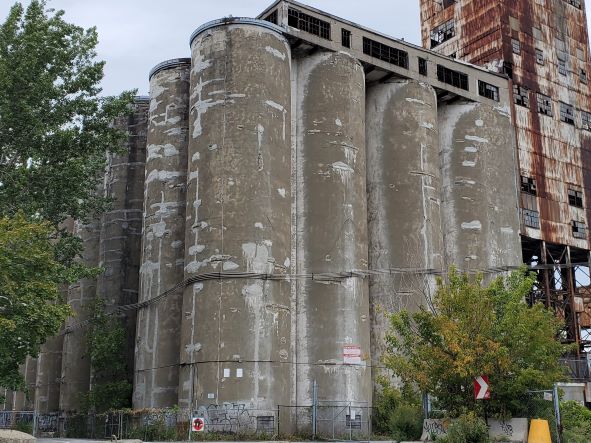

现有的塔筒仓
许多较旧的混凝土筒仓结构仍在全球使用和运行。由于孤岛通常是暴露的结构,因此它们容易受到环境负荷和恶劣气候的负面影响。这将加速钢和混凝土等材料的恶化,从长远来看,这可能导致许多结构或耐久性问题。
近年来,这些结构崩溃的发生率有所增加(见里士满的混凝土筒仓屋顶倒塌,和温哥华的钢筒仓倒塌)。但是,许多加拿大农民和工业资产所有者继续操作这些较旧的孤岛,而没有考虑由于年龄,风化和青贮酸攻击的影响而导致的恶化。这些设施的恶化可能是对人类和动物的危险,以及储存的产品的损失”(参考)。
这些设施的常规检查和条件评估将最大程度地减少(或消除)灾难性失败的风险。在本文中,我们将审查特写检查和无损测试和评估如何帮助工程师确定结构细节,确定潜在缺陷的位置和程度,并评估混凝土筒仓的耐用性参数。

混凝土筒仓的无损评估
对混凝土筒仓的无损评估可以帮助结构工程师和设施经理提供有关结构细节的准确信息,并评估缺陷程度。在本节中,我们将回顾不同的NDT方法如何帮助评估现有的具体筒仓:
确定混凝土筒仓的结构细节
1-识别钢筋
非破坏性测试可以帮助识别混凝土筒仓的一些关键结构特征。例如,许多设计文档通常在某些较旧的混凝土筒仓中丢失或维护不佳。钢筋间距和钢筋尺寸信息可以帮助结构工程师评估筒仓结构的负载能力。

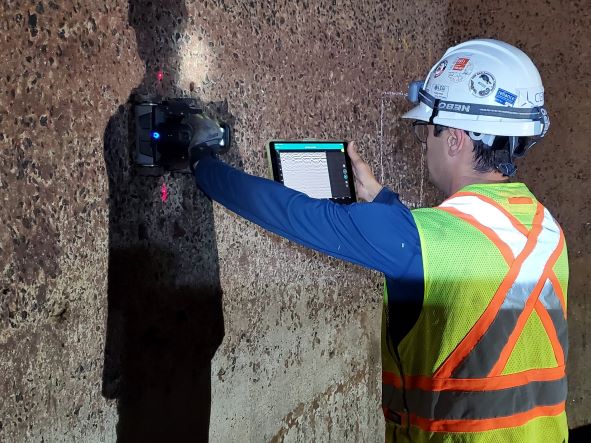

无损测试方法,例如地面穿透雷达(GPR)可以帮助绘制混凝土筒仓中的钢钢筋。此外,GPR结果可以与覆盖厚度测量结果结合使用,以提供次表面结构特征的清晰图片。
2.估计混凝土筒仓的厚度
确定混凝土筒仓的整体厚度通常很重要。结构工程师需要厚度来评估筒仓壁的负载能力,以便在不同的负载方案中。

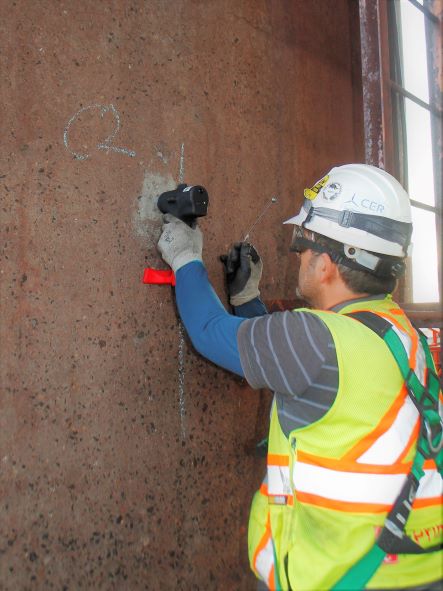

影响 - 回声是一种先进的非破坏性测试方法,可以良好的准确性且非常轻松地帮助估计混凝土筒仓的整体厚度。
评估混凝土筒仓的结构完整性
1-超声波脉冲速度均匀检查
在不同位置验证混凝土的均匀性和质量通常很有用。这将帮助设计工程师更好地了解混凝土筒仓中的质量相关问题。

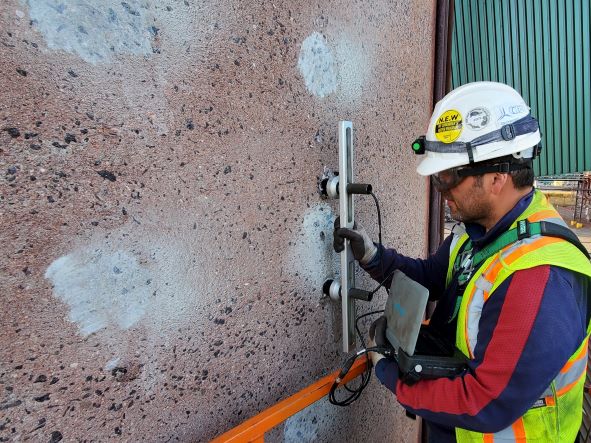

超声脉冲速度测试是一种评估薄混凝土组件(例如筒仓壁)的质量和完整性的经济高效方法。

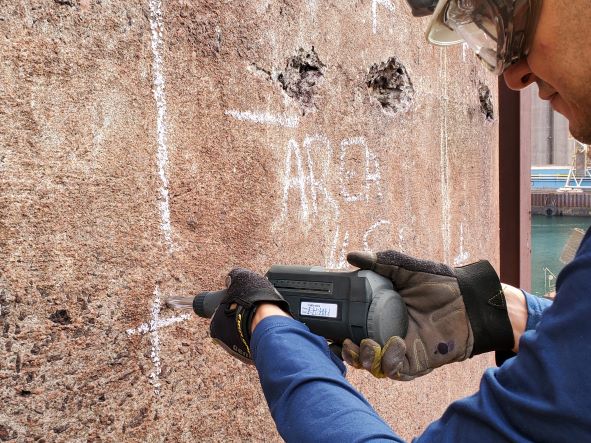

2-混凝土筒仓的反弹锤测试
反弹锤(Schmidt Hammer)测试可以帮助结构工程师收集有关混凝土均匀性(近表面)的关键信息,并估算混凝土抗压强度。当系统地使用时,反弹锤结果可以提供估计具体强度的可靠方法,这是结构评估和设计有效修复的关键参数。

确定混凝土筒仓的耐用性能
腐蚀监测
对于暴露的混凝土筒仓,腐蚀尤其有问题。一些现有的混凝土筒仓具有不合格的覆盖厚度,这可能导致过早腐蚀。钢腐蚀会导致横截面的损失,并在某些负载条件下减少筒仓的能力。

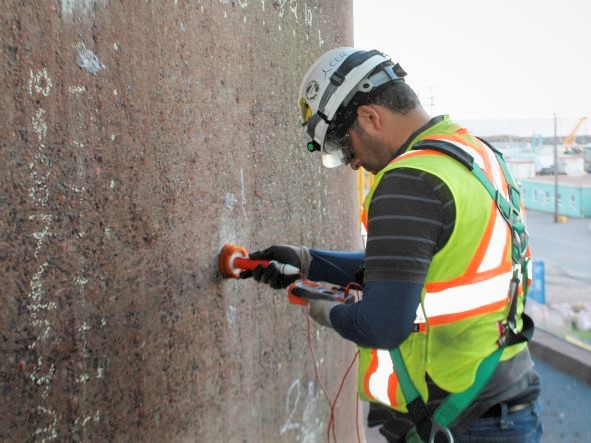

半细胞腐蚀电势映射可以帮助结构工程师收集有关混凝土筒仓中主动腐蚀可能性的宝贵信息。此信息将帮助维修设计团队,以选择更好的维修材料和计划。

总结说
非破坏性测试和评估在正确检查现有混凝土筒仓方面起着关键作用。常规的视觉检查和全面的状况评估可以帮助工程师准确地确定结构完整性问题,其程度和严重性。
- 第一步是对混凝土筒仓进行特写视觉检查。确定任何恶化和困扰的迹象。
- 根据视觉检查的发现,结构工程师可以根据非破坏性测试设计一种具有成本效益且可靠的测试系统。
- 不同NDT方法的结果可用于确定结构细节,内置材料的质量以及评估耐用性性能参数。
