混凝土罐的非破坏性测试

本文介绍了非破坏性测试(NDT)的应用以及评估在混凝土罐的检查和条件评估中的应用。根据其特定应用,混凝土罐暴露于水​​,废水(下水道)和其他侵略性化学物质中。这可能导致混凝土在其生命周期中的恶化。非破坏性测试可以帮助工程师评估缺陷的位置和程度。

分享LinkedIn
在脸书上分享
分享到Twitter
分享电报
分享WhatsApp
分享电子邮件

混凝土罐

检查和非破坏性测试混凝土罐定期间隔将确保这些资产的安全性和可靠性。NDT方法在检查和监测中的应用将有助于在早期阶段检测和量化潜在的缺陷和恶化机制。测试结果将有助于所有者优先考虑维修和维护需求,并防止过度损害赔偿,从而产生巨大的财务和环境影响。

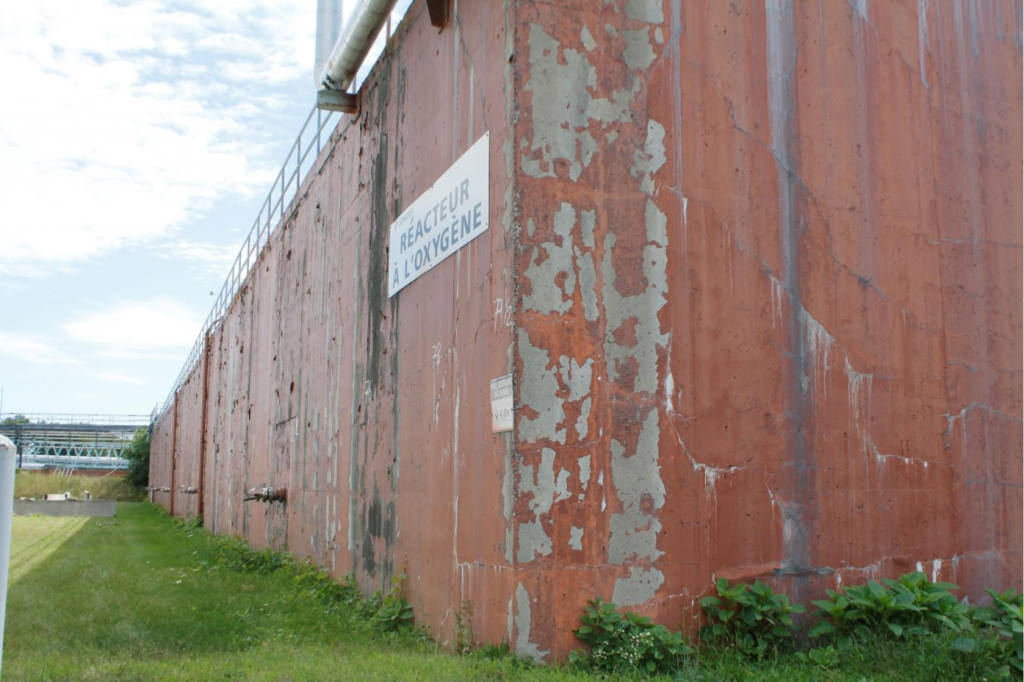

混凝土罐的非破坏性评估 - 氧反应器
QC Gatineau的造纸厂混凝土罐

混凝土罐中的挑战

混凝土储罐用于储水,废水处理中心,造纸厂,化学植物以及许多其他工业设施。在许多情况下,混凝土元素直接暴露于恶劣的条件下,例如:

暴露于腐蚀剂

废水(污水)收集和处理设施中的混凝土元素受腐蚀剂的影响,这可能会导致混凝土随着时间的流逝而恶化。

暴露于压力和高温

在某些化学植物中,混凝土可以暴露于高压和温度。这种恶劣的条件会导致混凝土过早恶化。

环境负荷

天气(极度热/冷)等环境条件会导致降解。

在混凝土表面上发现裂缝非常常见。尽管大多数裂缝可能不会对混凝土罐的完整性构成很大的风险,但其他裂纹可能会为激进的代理人创造捷径以进入混凝土,并启动恶化。这些裂缝可以在混凝土罐上泄漏。

因此,检查技术和设备应能够识别降解和潜在的总失败,以及更可能导致泄漏的腐蚀。NDT方法的主要优点是这些方法是最小的侵入性,并且可以通过最低干预进行测试。NDT测试是可重复的,这使其非常适合定期检查和监视。

混凝土罐的非破坏性测试

混凝土罐的非破坏性测试可以帮助资产所有者和咨询工程师确定混凝土罐中潜在的表面和地下缺陷,并最大程度地减少侵入性测试的数量。

NDT方法可帮助工程师获得混凝土罐现有状况的现实情况,并制定更好的维修策略和更准确的成本估算。通常,NDT方法可以帮助:

  1. 确定缺陷的潜在位置,
  2. 研究生命周期的某些损害赔偿状态,
  3. 提供有关混凝土耐用性(渗透率,表面电阻率)的信息,
  4. 缩短检查时间表,以确保最大的生产率。

可以使用不同的NDT方法来获取有关混凝土储罐现有状况的关键信息。以下部分描述了其中一些方法及其应用。

结构完整性和力量

高级超声脉冲回声断层扫描

超声波脉冲回声(UPE)是评估钢筋混凝土元件中表面和地下缺陷的有效方法。该方法涉及使用剪切波来识别地下靶标,例如空隙,分层,不连续性,分解。该方法可有效地用于评估张紧电缆周围灌浆的质量和条件,并确定它们是否充满了灌浆。

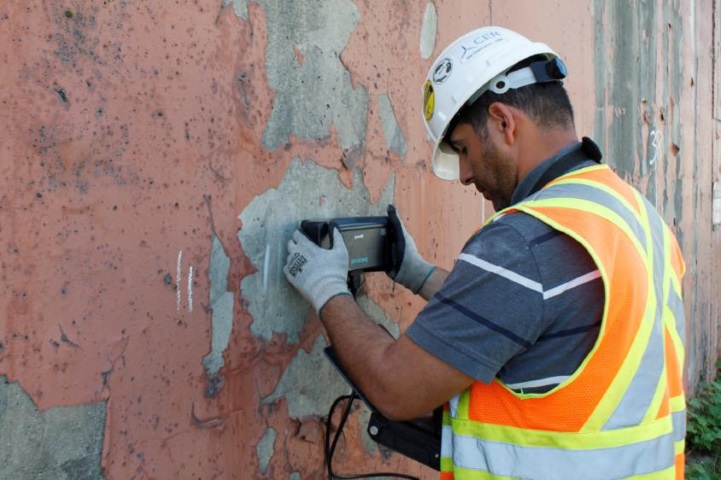

超声波脉冲 - 回波罐 - 氧气反应堆 - 加拿大

优点

  • 可以只使用单侧访问执行测试
  • 在大多数情况下,没有特殊需要关闭植物
  • 测试可以提供测试区域的A,B和C扫描

实际考虑

  • 高分辨率扫描需要相对细的网格,这将增加劳动力的数量,但强烈建议您关注的领域
  • 如果表面上有沉重的外套,则必须在测试前将其除去。

反弹锤

反弹锤测试提供了一种实用且具有成本效益的解决方案,用于估计现场混凝土强度。反弹锤的最新发展以及改进的估计具体强度的准则可以帮助结构工程师和条件评估专业人员准确地分类具体的力量,并在具有成本效益的框架中对核心位置做出数据信息的决策。

欢迎您的加入fprimec_ndt_schmidt_hammer_concrete_strength

优点

  • 快速且具有成本效益的工具,用于比较具体质量和均匀性的比较研究
  • 可以帮助识别力量类别

实际考虑

  • 表面应使用磨石石制成。
  • 结果可能从一种设备到另一种设备以及另一个检查员到另一个设备。
  • 需要特定于项目的校准才能准确估计具体强度。

超声波脉冲速度

超声波脉冲速度(UPV)可用于对新结构的质量控制,并评估现有设施中的结构完整性。可以定制测试设置以估计墙壁和板块中的裂缝深度。

弹锤测试和超声测试的组合可以提供有关混凝土质量,均匀性,均匀性的信息。此外,可以将测试结果组合在一起以预测混凝土的原位强度。

混凝土罐中的裂纹深度评估 - 仅一侧访问

优点

  • 测试很快,而且具有成本效益
  • 可以提供良好的具体质量和强度估计。

实际考虑

  • 应在混凝土上进行测试(应卸下油漆和外套)

影响 - 回声

影响 - 回声法事实证明,在评估混凝土元素的厚度从一侧(例如混凝土储罐,隧道衬里,涵洞壁,桥梁桥),确定地下缺陷的深度和位置(例如,裂缝,空隙,蜂窝,蜂窝,剥落)和混凝土内部和估计敞开裂纹的深度

优点

  • 估计混凝土元素的厚度
  • 找到地下表面缺陷
  • 估计裂纹深度

实际考虑

  • 冲击回波测试对影响器的大小(接触时间)以及冲击源和传感器的距离敏感;
  • P波的准确估计有时可能具有挑战性。

结构细节

地面穿透雷达

地面穿透雷达(GPR)是一种非常有用的技术,用于对混凝土的无损评估。GPR使用脉冲电磁波扫描混凝土。该测试方法提供了一种简单的方法来定位钢钢筋或任何地下目标(管道,实时导管等),并估算混凝土盖的厚度。

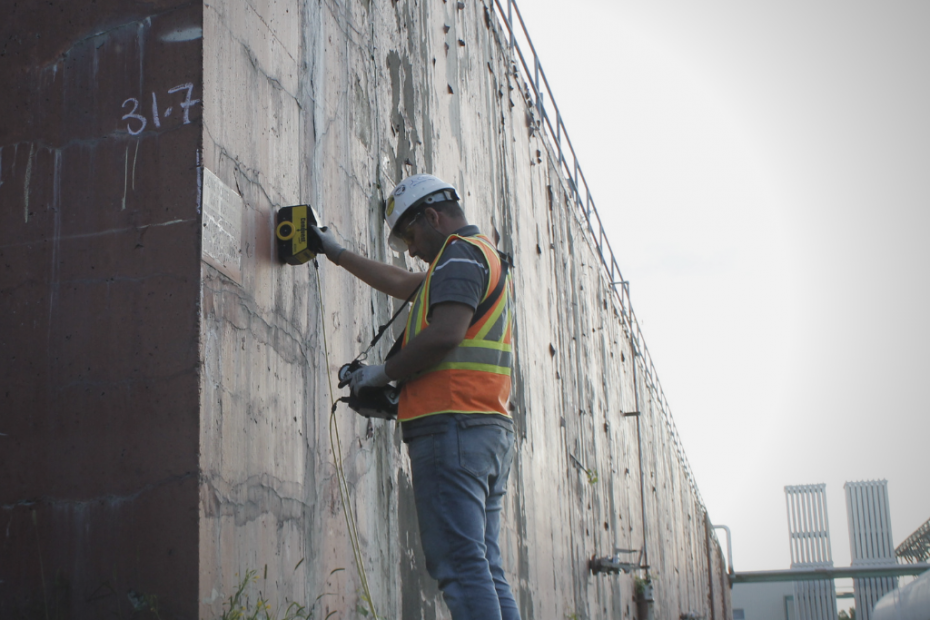

地面穿透雷达,用于对混凝土墙和混凝土罐的非破坏性评估

优点

  • 非常简单,非常快(如果提供访问权限,并且没有障碍物)。
  • 可以识别钢筋的位置以及钢筋的深度
  • 可以在线扫描或区域扫描中进行测试。可以将区域扫描绘制为不同的切片(每个深度),提供有关每个深度的详细信息的信息

实际考虑

  • 没有腐蚀或机械性能的信息

耐用性能

半细胞腐蚀电势映射

半细胞腐蚀潜力测试是一种有效的电化学测试程序,在条件评估工程师中广泛使用用于评估腐蚀。该测试可以提供有关具有主动腐蚀的可能性的信息。

如果涉及腐蚀,该测试提供了一种具有成本效益的筛选工具,用于识别具有较高腐蚀可能性的位置和区域。

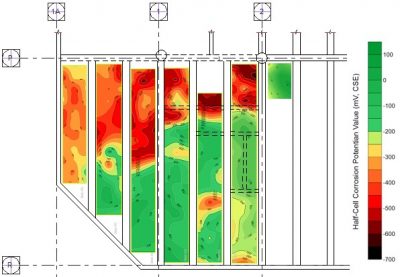

停车车库半电池腐蚀潜力地图

优点

  • 正确执行后,测试可以提供可靠的腐蚀活性地图。

实际考虑

  • 该测试应在一个混凝土中进行。应在测试之前取出涂层,
  • 如果有张紧管道,该测试将无法提供有关电缆传递内部的信息。

表面电阻率

指某东西的用途电阻率质量控制和评估混凝土耐用性的方法在学者和工程师中变得非常流行。混凝土电阻率的测量提供了有关混凝土材料微结构的有用信息。此后,测试程序已被标准化Aashto TP 95。该方法由多个运输部(DOTS)改编,以替换诸如劳动密集型和耗时的方法,例如ASTM C 1202,“混凝土抗氯离子渗透能力的电气指示”,通常称为快速氯化物植入术测试(RCPT)。

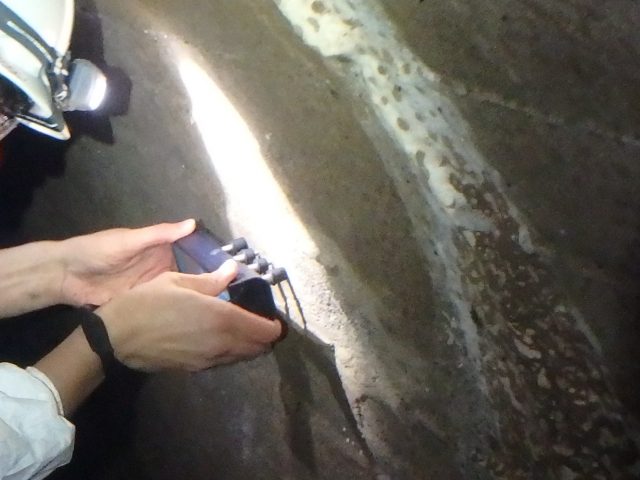

躯干下水道检查中的表面电阻率
分享LinkedIn
在脸书上分享
分享到Twitter
分享电报
分享WhatsApp
分享电子邮件

关于“混凝土罐的非破坏性测试”的5个想法

  1. 我认为非破坏性测试可能有助于识别缺陷,因为这些储罐对我来说几乎相同。由于您提到实验室可以使用不同的方法,因此测试至少一种方法可能是一个好主意。我们可能会尝试半细胞腐蚀映射,因为它是您列出的一个广泛使用的测试程序,我们发现它很方便,但是我们将首先了解情况。

  2. pingback:用于混凝土的超声波脉冲回声层析成像|欢迎您的加入FPRIMEC Solutions Inc.

发表评论

您的电子邮件地址不会被公开。

主页»知识中心»NDT»混凝土罐的非破坏性测试

混凝土罐的非破坏性测试

混凝土罐的结构和耐用性能取决于混凝土材料的强度和质量。过度破裂可能导致泄漏问题,这可能对公众和环境极为危险(阅读更多)。混凝土储罐的非驱动测试是确保安全并优化维护成本的一种经济高效且可靠的方法。

储罐可能是混凝土最具侵略性的环境之一。他们需要适当的常规检查和维护。在检查季节,这些结构大多数的停机窗口非常有限。在这里,NDT解决方案可以帮助最大程度地减少检查时间表和成本,并提高安全性:

  • 坦克墙的结构评估
  • 评估混凝土耐用性(渗透率)
  • 腐蚀检查和测试
  • 非破坏性测试和评估
    • 具体强度
    • 结构细节(钢筋间距,覆盖厚度)
    • 混凝土裂缝
    • 一边访问的地下缺陷
混凝土罐的非破坏性评估 - 氧反应器

混凝土储罐已用于水和废水储存和处理。它们还塑造了许多工厂的组成部分,例如化工厂和造纸厂。

超声扫描

欢迎您的加入FPRIMEC解决方案提供了先进的超声测试解决方案来扫描现有的表面缺陷(裂纹深度),并确定地下表面缺陷和异常。

  • 裂纹深度测量
    • 评估表面裂纹的深度和宽度
    • 定量分析混凝土破裂和损害指数的范围
  • 检测地下空隙和缺陷
    • 确定主要空隙的位置
    • 确定蜂窝的范围
    • 确定同质性和一致性问题

阅读更多:混凝土的超声测试

超声波脉冲回声扫描混凝土罐 - 仅一侧访问

地面穿透雷达

欢迎您的加入FPRIMEC解决方案可为您的独特挑战量身定制的专家数据收集和优越的地面穿透性雷达解决方案。天气您正在扫描混凝土以找到钢筋,或者使用GPR识别和定位地下缺陷,我们的NDT专家可以为您提供帮助。

  • 精确的结构细节
    • 找到钢钢筋
    • 找到张紧后肌腱
    • 找到导管和管道
    • 估计盖厚度
    • 估计混凝土厚度
  • 检测地下空隙
    • 确定主要空隙的位置

阅读更多:地面穿透雷达

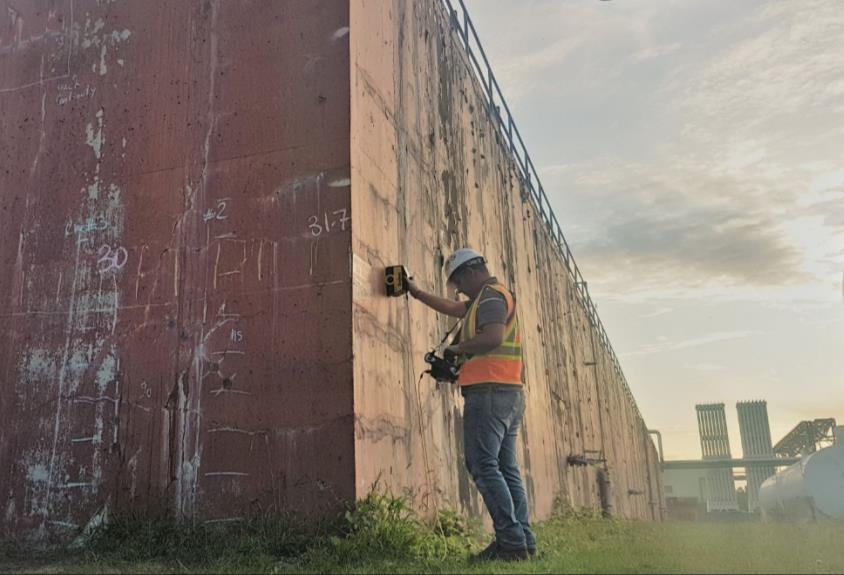

地面穿透雷达,用于对混凝土墙和混凝土罐的非破坏性评估

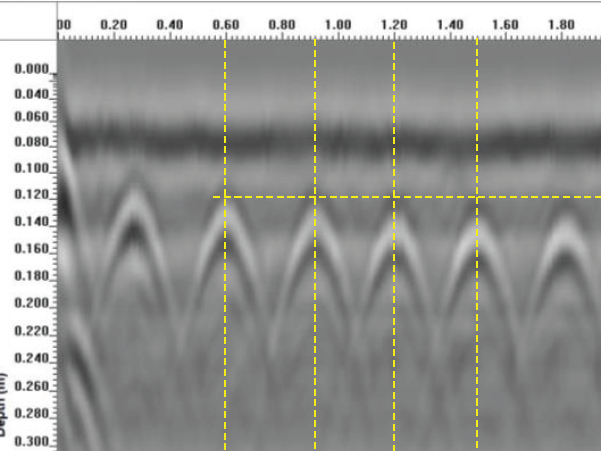

钢筋扫描

耐用性测试 - 具体渗透性

混凝土材料特性在混凝土罐的耐用性能中起关键作用。致密,高质量的混凝土为钢钢筋提供了保护,并防止了化学物质泄漏到环境中。

  • 半细胞腐蚀电势映射
  • 腐蚀速率测量和映射
  • 表面电阻率扫描

阅读更多:RC结构中的腐蚀检查

阅读更多:表面电阻率

储罐中混凝土的耐用性
评估混凝土耐用性的电阻率

混凝土罐的非破坏性测试
