使用不同的非破坏性测试（NDT）技术的多技术方法正在成为结构条件评估中的新标准。事实证明，地面穿透性雷达是关于结构细节的集体关键信息的有效方法，但是，这项有趣的技术具有固有的局限性。重要的是要及时了解GPR的能力，并使用基于超声脉冲方法等免费方法来涵盖其缺点。在本文中，我们将简要回顾地面穿透性雷达的功能 -结构评估中的GPR。
分享LinkedIn
在脸书上分享
分享到Twitter
分享电报
分享WhatsApp
分享电子邮件
结构评估中的关键问题
结构评估通常是指收集过程观察和数据关于结构的现有条件通过系统和科学方法。这包括收集有关：
- 结构和非结构组件的视觉状况，
- 检测潜在的地下缺陷
- 确定结构细节
- 确定材料特征
- 评估材料耐用性能
为了查看GPR如何帮助工程师在结构混凝土的条件评估中，需要知道GPR如何工作首先。
GPR如何工作？
典型的现代接地穿透雷达仪器由发射器天线和接收器天线组成，该天线（通过电线或无线）连接到信号处理单元。GPR发射具有特定中央频率的电磁脉冲（雷达脉冲）以扫描地下培养基。接收器天线捕获了地下目标（钢筋，导管，缺陷）的反射波。根据冲动频率，GPR能够在不同深度检测目标。GPR扫描要么在线性扫描阵列或区域扫描中进行。区域扫描结合了多个线扫描（沿两个垂直方向收集），以提供地下的切片图。
通常，当需要高分辨率扫描时，需要具有高频的天线；但是，穿透深度将很低。当目标位于更深层次的水平时，需要较低的频率。
GPR在结构评估中的能力
这SHRP2报告提供了关于结构评估中使用GPR的有趣概述。通常，GPR可用于评估混凝土甲板或混凝土衬里的厚度，估计混凝土覆盖厚度，识别钢筋配置和表征
分层潜力。以下将重点介绍GPR在结构评估中的主要应用。

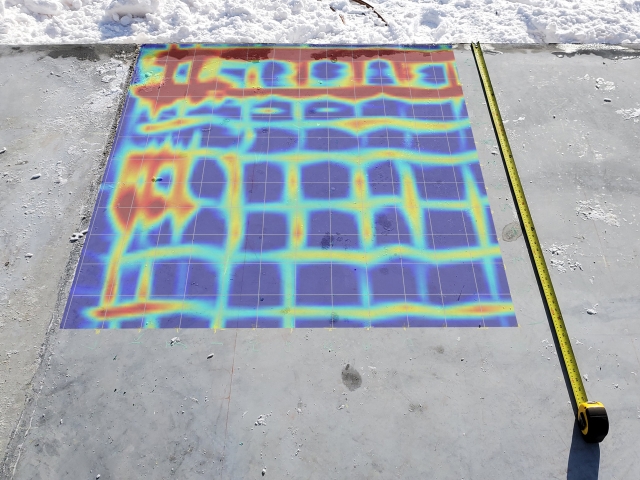

1-定位钢筋 - 钢筋扫描
GPR广泛用于确定混凝土中钢筋的位置和分布。高频天线可以帮助检查器在现场绘制钢筋。可以对地图进行校准以准确估计钢筋的深度。
- 钢条的位置
- 长度的钢筋数量
- 确定钢钢筋的近似深度
- 确定混凝土元素的厚度（浅厚度元素）

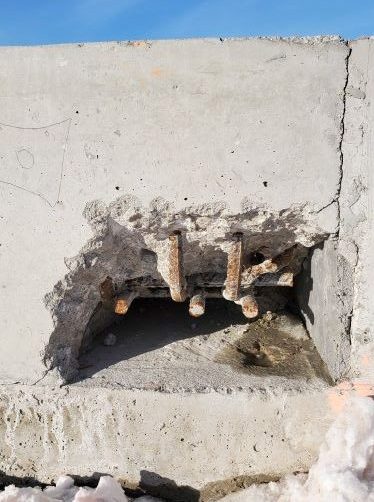

2-检测空隙或分层
从理论上讲，GPR将能够检测主要的空隙：那就是，如果与元素的横截面维度相比，空隙足够大。
在检测分层时，应谨慎处理GPR的使用。
在检测分层时，应谨慎处理GPR的使用。
3-检测地下异常

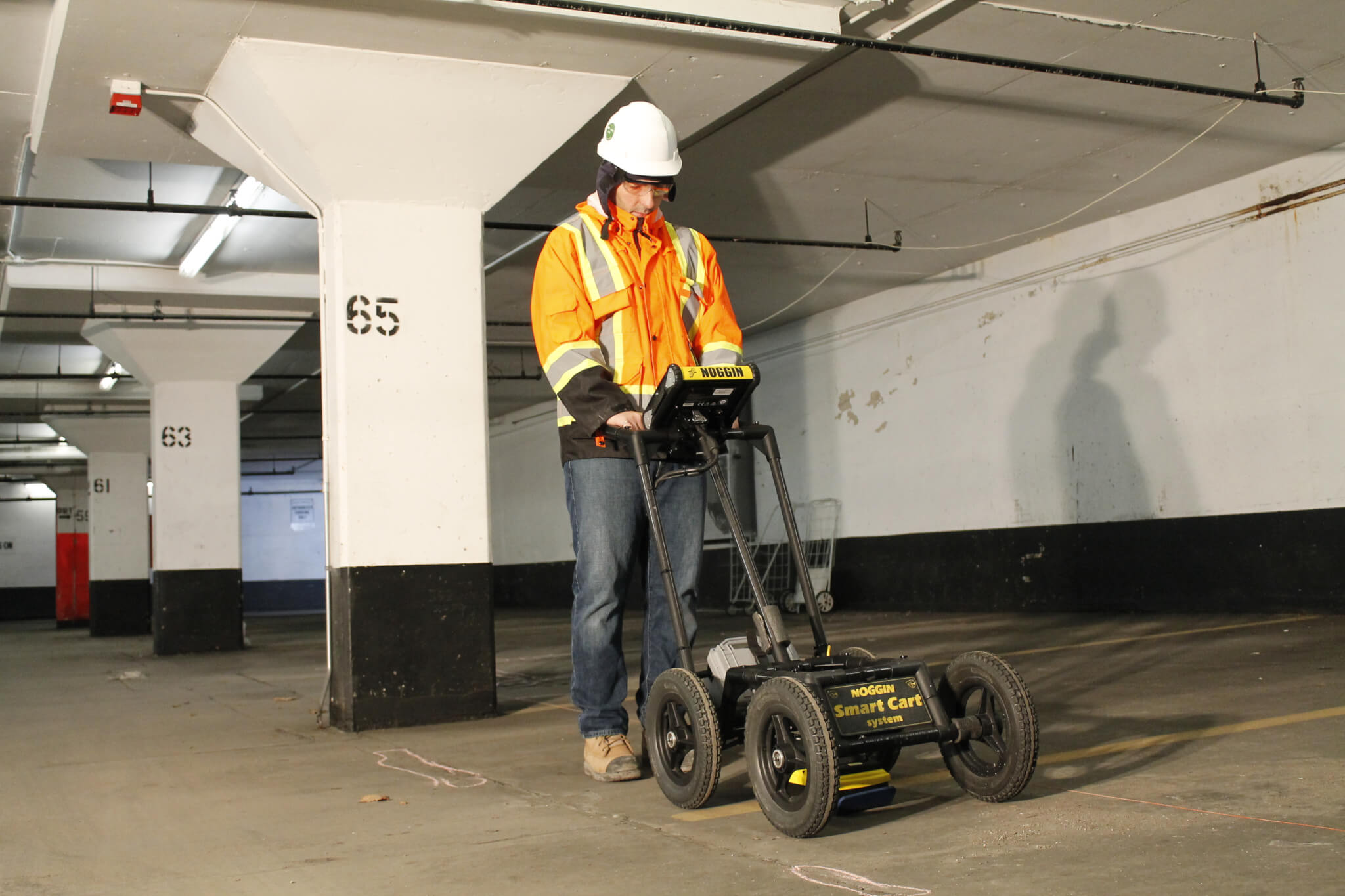

GPR可以用作对大型混凝土表面的快速筛选，例如停车场板或混凝土桥甲板。
GPR天线可以安装在车辆上，以更高的速度进行甲板扫描。该方法可用于估计可能需要进一步研究的总面积。对于每个特定应用，选择合适的频率很重要。
GPR天线可以安装在车辆上，以更高的速度进行甲板扫描。该方法可用于估计可能需要进一步研究的总面积。对于每个特定应用，选择合适的频率很重要。
GPR在结构评估中的实际限制
1-混凝土的机械性能
GPR使用电磁波来扫描混凝土元件的地下。方法才不是提供有关混凝土机械特性的任何信息，例如刚度或强度。

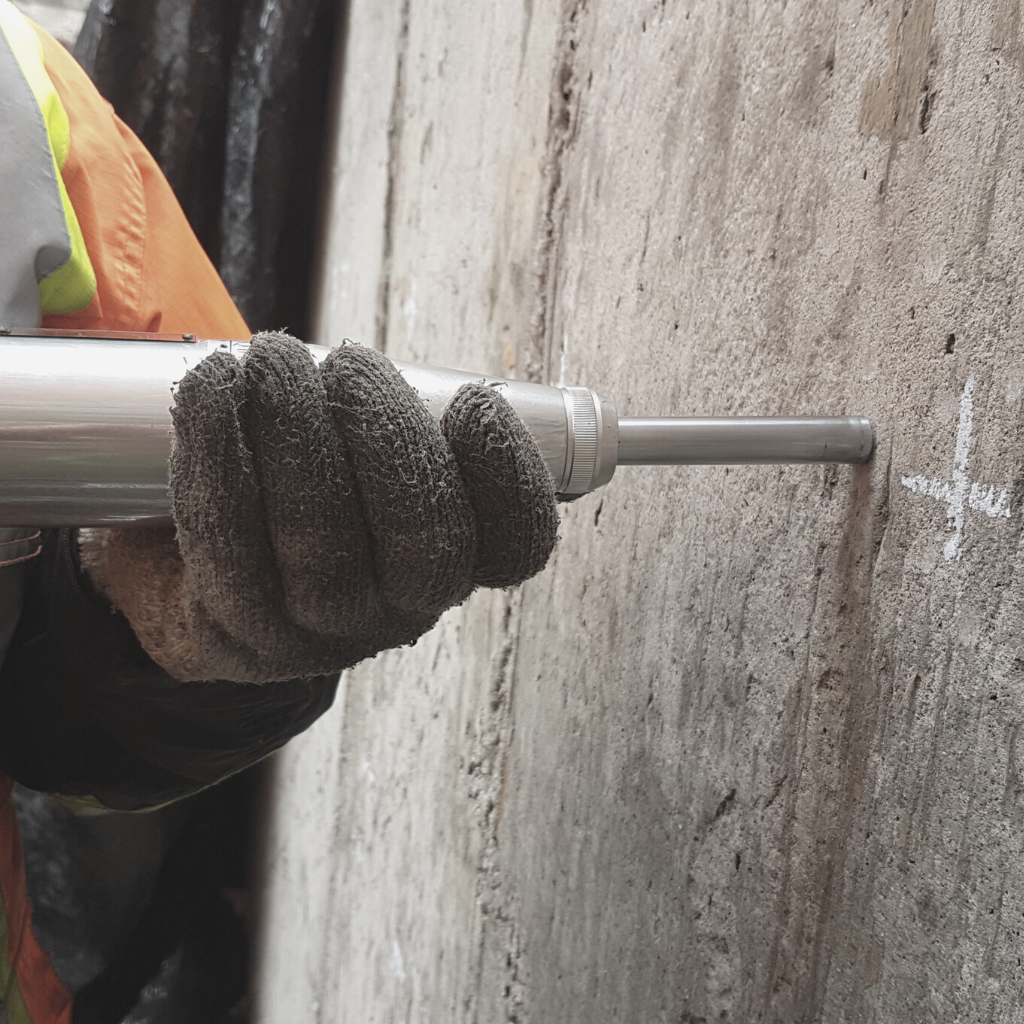

为了补充GPR结果，强烈建议使用反弹锤和/或超声波脉冲回声扫描来评估具体的质量，均匀性和强度性能。
为了补充GPR结果，强烈建议使用反弹锤和/或超声波脉冲回声扫描来评估具体的质量，均匀性和强度性能。
2-钢棒的腐蚀
没有直接的方法可以使用GPR确定钢钢筋的腐蚀条件。但是，工程师和NDT专业人员可能能够通过内向方法自定义某些实践，以收集有关腐蚀条件的信息，例如研究大量分层和水分积累的存在。
GPR调查对腐蚀性环境很敏感，并且可以通过经验丰富的NDT专家评估结果，以确定潜在腐蚀的区域（注意：在比较的基础上，通过直接比较其他NDT方法进行微调或较小的侵入性测试以进行验证）。
GPR调查对腐蚀性环境很敏感，并且可以通过经验丰富的NDT专家评估结果，以确定潜在腐蚀的区域（注意：在比较的基础上，通过直接比较其他NDT方法进行微调或较小的侵入性测试以进行验证）。
强烈建议对GPR扫描进行补充半细胞腐蚀潜力地图以研究钢筋的腐蚀条件。
