探地雷达是什么

探地雷达(GPR)提供具有成本效益的、非破坏性和可靠的地下工具扫描和成像缺陷,空洞,和对象。探地雷达主要是开发和使用在地球物理和地质地下扫描和成像。自那时以来,该方法已成功应用在许多其他学科包括土木工程。地质雷达的多用途性质及其广泛的应用范围,使它不同于现有的无损检测方法。探地雷达使用电磁雷达可以探测地下事件和对象的冲动,从10兆赫到3000兆赫。标准化了的方法ASTM D6432。

的应用无损检测(NDT)民用建筑的方法是生长在条件评估。常用的无损检测方法来评估材料强度土壤(如混凝土强度、整合),检测/本地化嵌入对象(如管道和管、电缆、人孔隧道),检测症状和副作用的伤害机制(如分层、内部开裂),地图基岩或边界在多层媒体(如沥青混凝土/土),并检测厚度或长度的介质(如桩长度、隧道衬砌)。

探地雷达是如何运作的吗?

地质雷达由发射机天线和接收机天线,连接(有线或无线)信号处理单元。探地雷达雷达发射电磁脉冲(脉冲)与特定的中心频率扫描地下介质。从地下一层反射波,对象是被接收机天线。根据脉冲频率,探地雷达能够检测到内部事件和对象在不同的深度。当需要高分辨率扫描,天线高频是必需的;然而,渗透的深度是有限的第一个几厘米。需要较低的频率时,目的是检测到很深的地下事件和对象。

地质雷达的应用程序

探地雷达用于广泛的土木工程项目。这无损检测方法的多功能性使它非常独特的其他无损检测方法。GPR可以很容易地用于地下扫描对土壤、桥甲板,或简单地定位钢筋,现场管道或其他公用管道。以下简要介绍了最重要的应用程序探地雷达在土木工程领域:

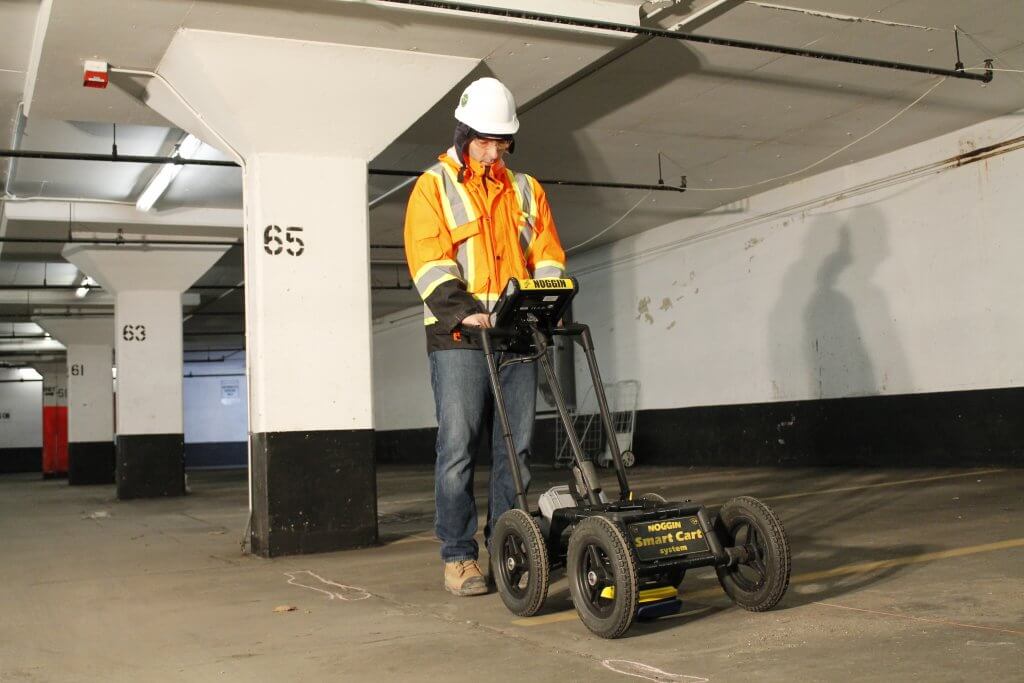

具体扫描使用探地雷达

• 定位和映射嵌入钢筋(钢筋、预应力肌腱)
• 预测厚度的混凝土元素
• 定位潜在缺陷和剥落等空洞区域

桥梁检查使用探地雷达

探地雷达提供了一个具有成本效益的解决方案的快速筛选潜在的分层大桥(了解更多:桥梁检测的无损检测方法)。的主要优势探地雷达是,它可以使用在交通速度,这将显著减少检查时间,并消除道路关闭和交通控制的必要性。

• 映射在桥面地下分层
• 钢筋(钢筋、预应力肌腱)的位置

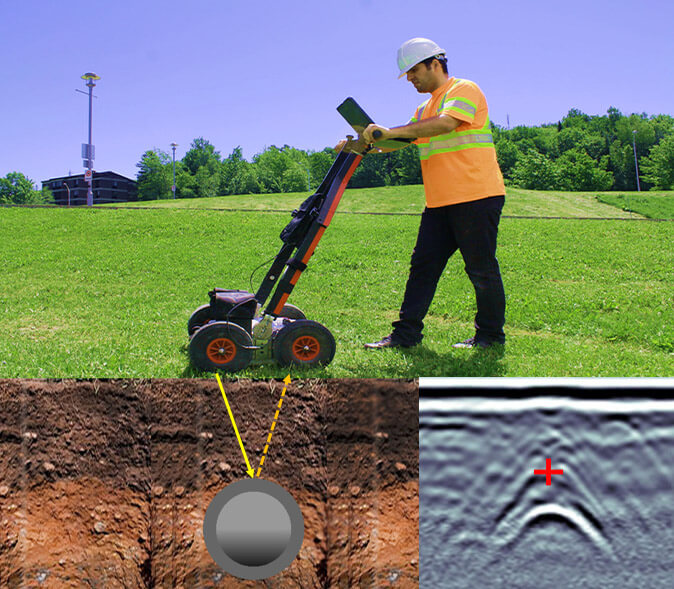

工具定位通过探地雷达

探地雷达可以用来识别地下土壤中缺陷的位置。它可以用来映射水管的位置,电力和通讯线路,储罐等。

• 嵌入对象的位置,如电缆、坦克、管道和管

实际考虑

尽管如此广泛的应用,有一些限制有关探地雷达。这些限制的性质相关电磁脉冲用于检验的目的。高导电环境(如水分环境,海水污染的材料,粘土,金属材料)是电磁探测波问题。离子和双极组件中存在的高导电环境吸收/破坏电磁探测波,并减少反射的振幅。削弱反射导致低分辨率的结果。
