NDT方法用于混凝土成像和扫描

分享LinkedIn
在脸书上分享
分享到Twitter
分享电报
分享WhatsApp
分享电子邮件

混凝土成像和扫描用于评估地下缺陷的位置和程度。在过去的几十年中,已经开发并使用了不同的非破坏性测试方法。以下文章简要介绍了其中一些方法,以及它们在结构检查和结构条件评估中的应用。

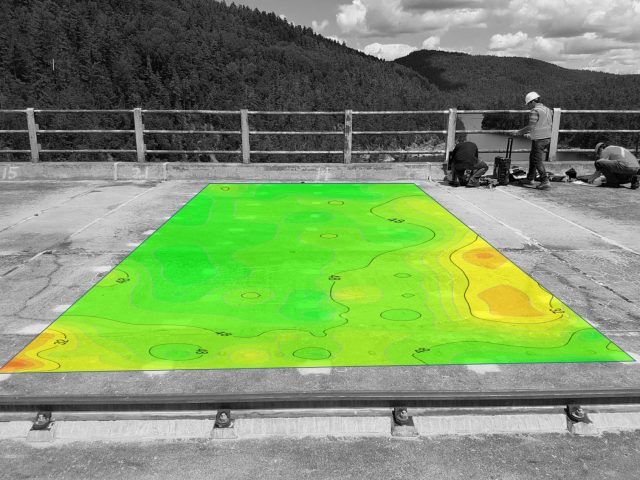

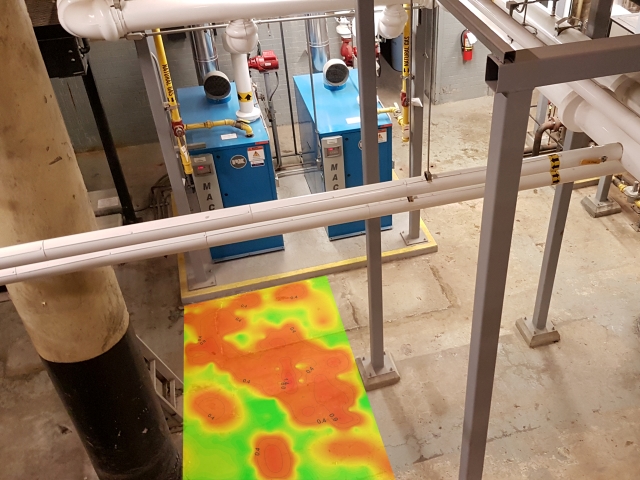

混凝土扫描和成像 - 在混凝土板下方检测空隙 - 脉冲响应方法640x480

什么是具体成像和扫描?

具体成像和扫描通常被称为一组非破坏性测试(NDT)可以定位并量化地下异常和缺陷(目标)。在过去的几十年中,已经开发了几种成像和扫描技术:

  • 地面穿透雷达(基于电磁场),
  • 超声断层扫描(基于超声波的传播),
  • 电阻率和半细胞腐蚀映射(基于电化学和电化学性能)以及X射线

此外,已经开发出固体中超声波和电磁波传播的潜在物理,以应对特殊结构(例如质量混凝土大坝和基础)的某些挑战。

为什么我们需要具体扫描?

在不同情况下,具体扫描可能是必要的:

  • 现有建筑物的结构检查和条件调查,
  • 在平板和墙壁中找到钢钢筋
  • 定位缺陷等级的混凝土平板中的空隙和不连续性
  • 在训练和钻孔之前找到现场导管
  • 腐蚀检查和监测

NDT方法用于混凝土成像和扫描

已经开发了不同的非破坏性测试方法具体成像和扫描。在本文中,我们将回顾一些用于具体成像和扫描的最著名的NDT方法。

混凝土成像和扫描 - 地面穿透雷达

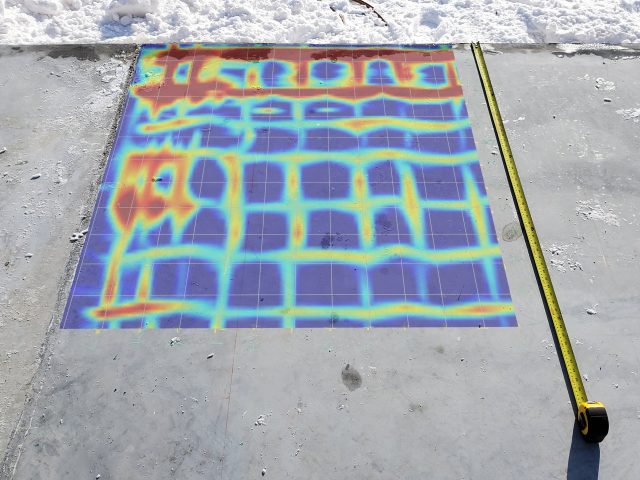

地面穿透雷达,用于定位钢钢筋和活导管,以及混凝土板层中的主要空隙

1.地面穿透雷达 - GPR

地面穿透雷达(GPR)是一种广泛使用的无损方法,用于扫描混凝土。GPR使用脉冲电磁辐射来扫描混凝土。GPR由发射器天线和接收器天线和信号处理单元组成。GPR发射具有特定中央频率的电磁脉冲(雷达脉冲),以扫描地下培养基。从地下层中反射的波,对象由接收器天线捕获。

应用和使用

地面穿透性雷达为扫描大面积提供了一种经济高效的方法。GPR扫描可以以交通速度进行(非常适合大面积(例如桥甲板扫描))。

  • 在混凝土元件中找到钢筋
    • 确定钢筋位置和间距
    • 估计混凝土覆盖厚度
  • 找到现场管道和管道
  • 识别混凝土板中的主要空隙和不连续性
  • 隧道衬里的检查

使用的局限性

  • GPR扫描不要提供有关混凝土机械性能的信息(即混凝土强度)
  • GPR扫描不要提供有关钢筋腐蚀条件的信息
混凝土的超声扫描
超声层析成像(MIRA)扫描混凝土桥甲板,以确定厚度并定位分层

2.超声断层扫描 - 脉冲回声

超声断层扫描可用于扫描混凝土中的地下空隙和缺陷。断层扫描使用超声剪切波研究混凝土的多层特性。

这种方法背后的概念依赖于通过材料传播应力波。发射器将应力脉冲引入可访问表面的物体。脉冲传播到测试对象中,并反映在内部目标的界面(空气空隙,钢筋,边界)。在接收传感器处监测发射的脉冲和反射的声波。数学求解器用于重建内部异常的位置和范围。

应用和使用

断层扫描和超声波脉冲回声(UPE)提供了一种评估具体缺陷的有效方法:
  • 估计混凝土元素的厚度(通过中端厚度薄的元素)
  • 检测内部空隙和缺陷。
  • 检测浅深度破裂和分层

使用的局限性

  • 使用断层扫描或UPE进行混凝土扫描需要较小的间距,这使其在扫描大区域时耗时。
  • 在粗糙的混凝土表面进行测试可能具有挑战性(传感器混凝土耦合)
X射线混凝土板 - 仅演示

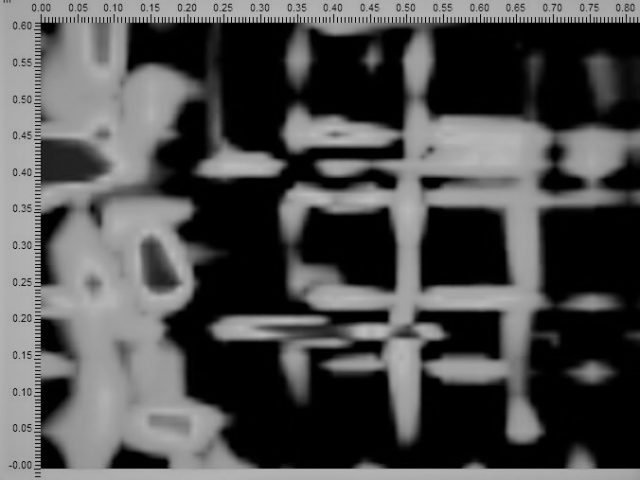

混凝土X射线可能是大加固的薄混凝土成员的可行选择

3.混凝土的X射线扫描

X射线在混凝土中的想象与成像实验室中使用的X射线非常相似。可以使用常规方法或数字介质进行混凝土扫描和成像。主要区别是它们如何处理图像。X射线扫描可用于将钢棒定位在大量加固的元件中。

使用的局限性

  • 由于该技术使用高能X射线,因此通常需要在进行测试之前需要清除。这意味着应观察到大约15m至25 m的清晰距离以进行测试。大多数X射线成像项目都计划进行夜班或下班后,以减少准备安全许可所需的成本和努力。
  • X射线通过混凝土行驶时会减弱;因此,强烈建议将扫描深度限制为APPX 200 mm或更薄的元素。
  • 测试结果应由经验丰富的技术人员处理和解释,以绘制混凝土板上的图像。
  • 该方法的另一个限制是它不提供有关子表靶标的深度的信息。
桥甲板状况调查 - 超声波脉冲速度和脉冲回声

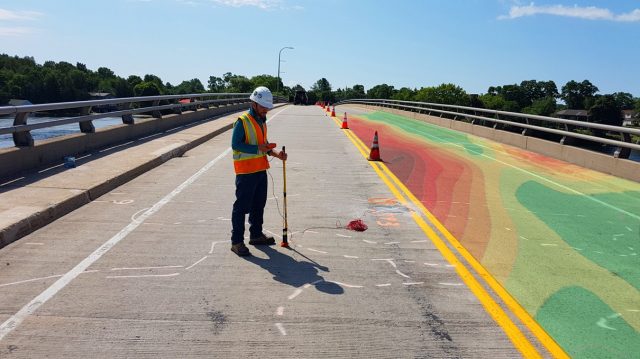

半细胞腐蚀电位映射 - 识别腐蚀可能性较高的位置

4.半细胞腐蚀电势映射

半细胞腐蚀图是评估混凝土结构中腐蚀活性的可能性的有效方法。半细胞测试基于测量混凝土表面上任意点的电势差(电化学)和标准的便携式半细胞(通常为Cu/Cuso4(CSE)标准参考电极)。该测试通常在系统的网格上进行,并且测量值通常显示为潜在值的空间分布(2D轮廓图)。

应用和使用

  • 评估混凝土元素中腐蚀的可能性;
  • 评估混凝土维修的有效性

使用的局限性

  • 该测试不能在沥青浇头上进行;
  • 该测试对混凝土湿度和温度敏感
  • 该测试不能对具有环氧涂层钢筋的元素进行
地震断层扫描

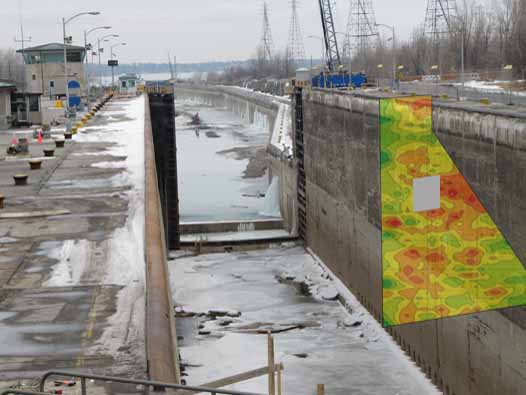

扫描质量混凝土元件的地震层析成像

5.质量混凝土的地震层析成像

地震层析成像是基于的特殊测试设置超声波脉冲速度。在此方法中,将多个接收传感器的数组放置在测试位置中,而发送传感器则沿着系统网格移动。发射机产生的脉冲是通过接收传感器接收的。测量每个轨迹处的脉冲速度。结果在2D或3D地震断层扫描图形图中证明,该图显示了混凝土元件的状况。地震断层扫描是测试大型混凝土元件的理想选择。

应用和使用

  • 检测质量混凝土元素(即大坝,质量基础块等)中的主要空隙和内部缺陷
  • 识别弱位置(相关 - 独立波速度与具体强度)
