在混凝土结构无损检测的应用

无损检测混凝土施工行业有很大的应用。它帮助设计师,建筑工程师,承包商的能力,验证了结构的质量和完整性,识别和量化潜在的缺陷,并记录竣工条件前所未有。结合作者多年的研究和工业经验帮助建筑业在加拿大,并目睹了无损检测可以帮助识别和量化的潜在缺陷位置和程度在一个相对短的时间内,和一个很好的预算。本文以快速浏览一些最常见的混凝土施工中存在的问题,以及无损检测方法如何帮助。

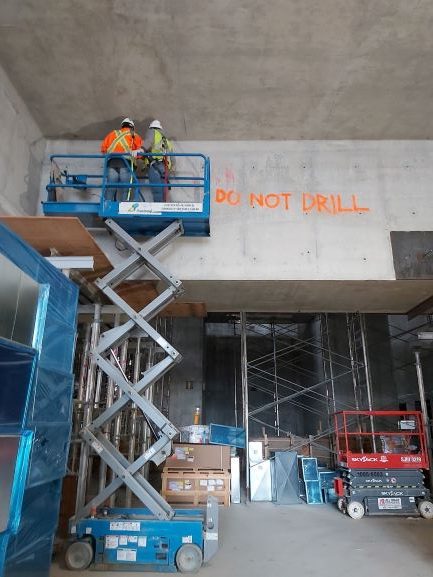

问题,不钻

想象你走进施工现场,你看到有人正在建立他的核心钻床一个洞到你计划,工作,和建筑数周甚至数月。你不喜欢,你会?

如果是全新的,你不想让钻井是第一选择

混凝土是全球使用最广泛的建筑材料。施工实践中的改进,最新规范和指导方针,事情可能会出错因为这样或那样的原因,你要做好最坏的准备。

事情可能出错的原因很多:

1. 你有一个非常寒冷的日子,故障供暖系统在周五下午;
2. 你有一个非常温暖的一天,和养护不能按计划进行;
3. 混凝土泵停止工作,之间有一个长时间的推迟混凝土电梯;
4. 你涌入大量强化基础块,和雨从昨天留下了淤泥底部的模板。

这样的例子不胜枚举。

在这样的事件、承包商和设计工程师想执行一个适当的评价的缺陷,并了解是否会有负面影响的总体性能结构,无论是结构还是耐用性。

无损检测的困境

这是一个常见的错误,无损检测只适用于现有的结构。远离真实的。事实上,NDT-based质量控制和质量保证方法在世界的许多地方被广泛接受。这是为什么重要?因为你很难找到一个所有者或投资者很高兴看到你在瑞士奶酪的混凝土墙,梁或地板上。使用无损检测意味着更少的戏剧领域!

最近的创新具体扫描使用探地雷达,超声波脉冲,Impact-Echo,我们可以显著减少对这些核心的依赖。无损检测在评估过程的应用程序将保存时间,减少侵入性的工作,减少损失以一个全新的设施,和原因至少中断。

超声回波脉冲测试评估混凝土质量

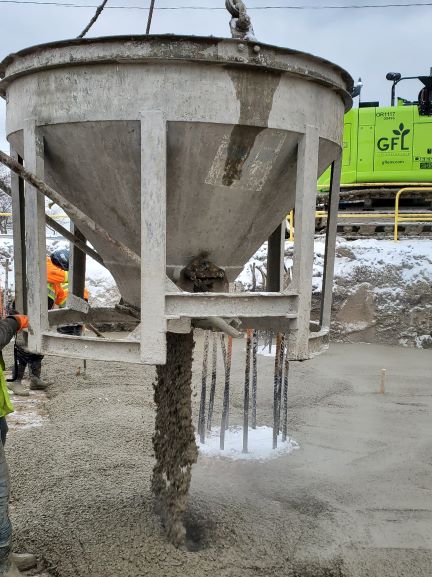

1。混凝土质量和一致性

无损检测可以帮助建设经理,项目协调员,设计工程师更好地评价混凝土的元素。施工期间,某些建筑问题可能导致缺陷或异常现象,如:

• 蜂巢状的混凝土
• 种族隔离
• 空洞或空气的口袋
• 后张管道中的空白

不同的无损检测方法可以用来评估具体元素的质量和完整性。例如,超声波脉冲速度可以用来评估混凝土的总体质量,而超声回波脉冲可以揭示地下空洞和缺陷;impact-echo、地面穿透雷达,超声波脉冲回波可以帮助识别含气率的渠道。

2。混凝土强度较低,低的优惠

混凝土强度(抗压强度)是迄今为止最重要的财产的混凝土。它代表了混凝土的力学特性;的28天抗压强度混凝土圆柱体或多维数据集样本已经广泛被接受为指定的最低混凝土强度在大多数设计规范(ACI 318 - 14,CSA A23.3-14)。混凝土强度也被认为是一个关键因素在获得满意耐久性性能。

在施工期间在寒冷的季节里,我们看到许多承包商有问题较低的优惠(抗压强度低于预期在特定年龄)。如果没有额外的具体示例,它将很难评估当混凝土达到所需的强度。这也是在装货前测量强度的关键元素。这是至关重要的在混凝土板、列和基础元素;

的组合回弹锤和超声波脉冲速度可以用来准确地估计混凝土强度。为大体积混凝土,或大面积(板、墙、基金会),该方法可以帮助识别位置较低的抗压强度,并帮助减少修理/纠正工作。

回弹锤为就地混凝土强度的估算

3所示。冷接头,质量和完整性的问题

寒冷的关节是一个常见的观察在许多具体的建设项目。虽然大多数冷关节好(除了不太好看的疤痕他们离开),甚至有一些关节需要适当的检查和修复之前。

不同的无损检测方法已经开发评估混凝土的质量和完整性或在冷焊区域,即Impact-Echo和超声波脉冲速度。如果有更严重的缺陷的风险(如孔隙),超声波脉冲回波方法可能是有用的。

超声波脉冲速度冷接头的质量控制

4所示。隐藏的缺陷

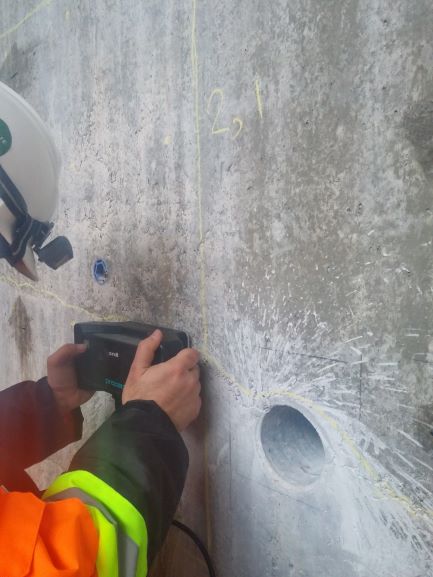

无损检测的方法可以帮助你看到什么是隐藏在混凝土表面,所以即使你正计划采取具体核心,您可以确定最好的地方在哪里提取样本。

如探地雷达无损检测方法和超声断层扫描可以帮助承包商在选择地点根据准确的数据从传感器、减少猜测,避免孔后孔。

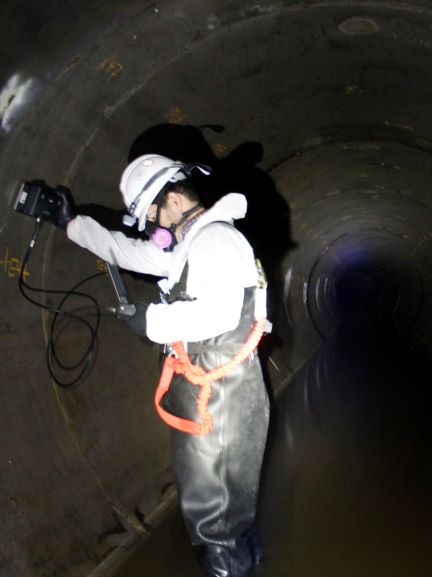

无损检测可以帮助识别和定位地下隧道等缺陷在访问有限的地区,和树干下水道。

5。验证和文档

如果有某些表面或地下缺陷在施工期间,工程师可能需要适当的审查和文档记录的现有条件,之前和之后的补救工作。非破坏性测试的优势减少侵入性的工作。由于这些测试不会影响现有的结构,检验和测试过程不会停止其他任务和项目时间表。大多数无损检测设备便携,电池供电的这些天,他们可以使用一个或两个操作的技术人员和/或工程师在大多数场景。

简单的无损检测方法等探地雷达可以帮助检查钢筋的位置(即当一个新的组件添加到最初的设计,和需要适当的锚定到现有的板或墙)。回弹锤可以用来评估为大面积均匀性和力量类在一个非常具有成本效益的方法。

6。质量控制和质量保证

当事情应该不会,承包商,建筑工程师,项目协调员,和设计团队应该共同努力寻找解决方案,仔细评估形势,并提出适当的补救计划。这些对话,不会容易和友好。

这是第三方检验公司配备施工缺陷的广博的知识,具体的问题,和无损检测可以帮助当事人。无损检测能帮助收集关键信息的完整性和质量上或在感兴趣的领域。

6.1。额外的信心

NDT-based质量控制和质量保证测试可以带来一个新维度的理解如下:

• 有缺陷的可能性,及其类型
• 潜在缺陷的位置
• 潜在缺陷的严重程度
• 估计缺陷的严重程度
• 影响结构完整性和质量的总体评价(耐久性性能)

6.2。减少猜测,减少区域

由于无损检测是完全非侵入性的,它可以很容易地在一个广阔的区域内执行。这提供了一个独特的平台,评估的目的。测试结果可用于比较的基础上,帮助工程团队发现涉及区域的边界问题,如额外的宽的裂缝,额外的混凝土强度较低,等等。

6.3。重温过去的机会

当你正在构建一个重要设施,如风力涡轮机,或者一个水电大坝,你总是考虑评估混凝土结构在一定时期内以确保缺陷处于休眠状态,不影响结构性能和耐久性性能。实现一个NDT-based质量控制允许回顾期间收集的信息建设,重新测试,并比较测试结果。举个例子,我们可以看到,如果一个浅裂纹和小实际上传播深入具体。

结论

在过去的几年里,我和我的同事有机会提供惊人的承包商在加拿大。我们帮助风电场工程团队的阿尔伯塔省和安大略省的轻轨项目在大多伦多地区。我们在许多住宅高层公寓等设施,以及工业设施,发电厂(水电、核电、天然气)、煤矿。这篇简短的文章中旨在开拓承包商在市场上最常用的无损检测方法:

1. NDT-based评估可以减少检查时间,减少停机时间,并导致低侵入性的工作
2. 大多数现代无损检测设备可以交付可靠和准确的信息在混凝土缺陷;所以下次你想钻,给无损检测一个机会。
3. 受过教育的主人要求较少的干扰测试和检验方法。与此同时,他们想要确保他们的投资拥有足够的和令人满意的结构,机械,和耐久性性能。无损检测方法可以帮助承包商、设计工程师减少猜测,优化工作流程。
